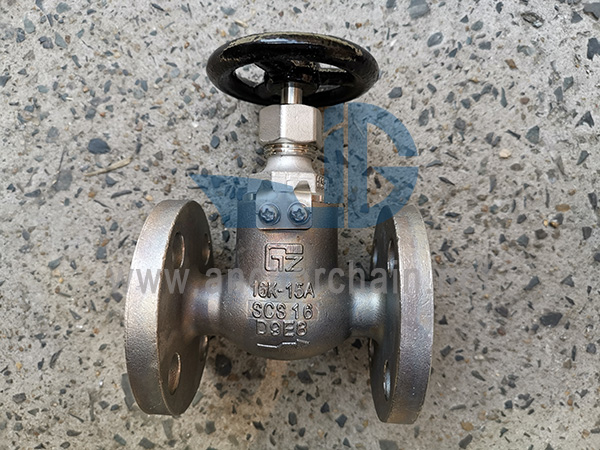

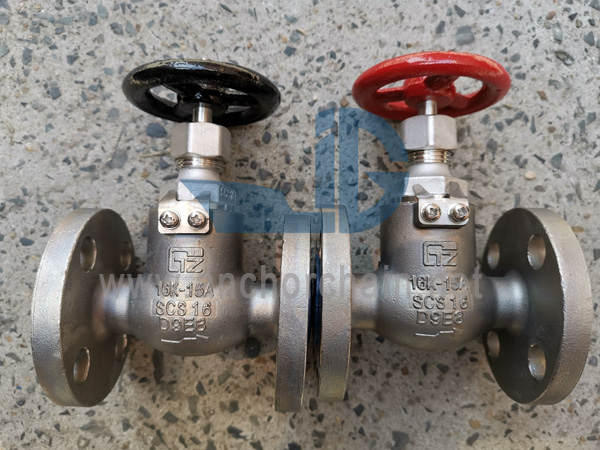

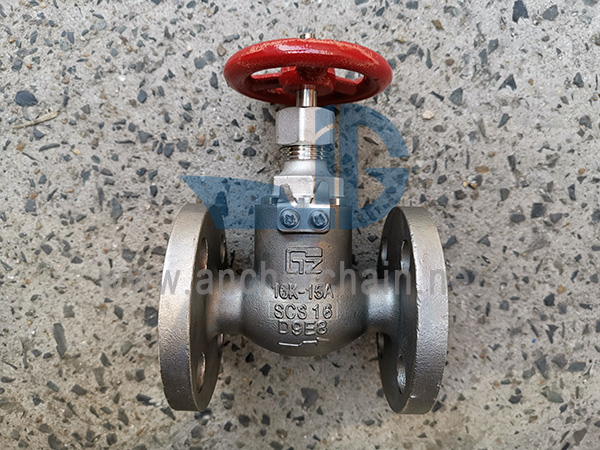

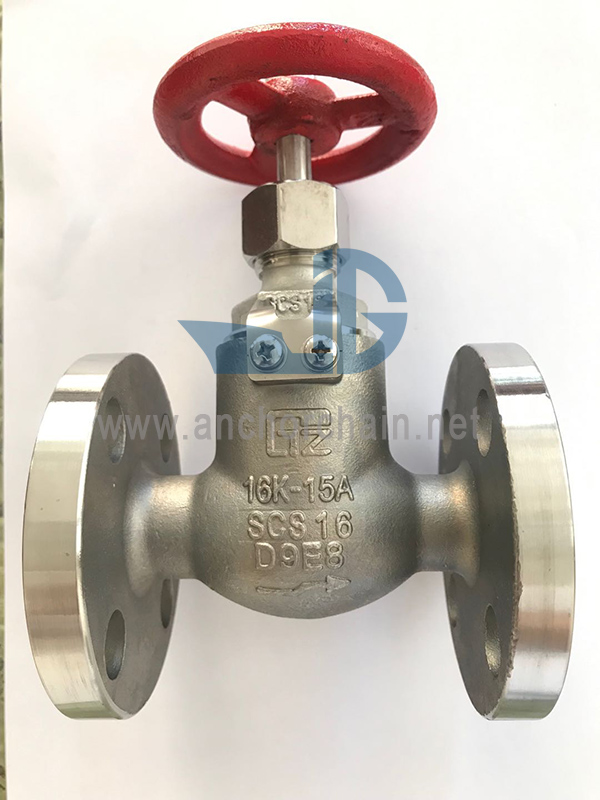

JIS F 7301 5K SCS16 Robinets à soupape en acier inoxydable Le robinet à soupape en acier inoxydable marin ou le robinet à soupape en laiton marin peut être appelé vanne d'arrêt en acier inoxydable/laiton marin.
*DN15-DN40 avec chapeau vissé, DN50-DN65 avec chapeau boulonné
Matériau principal:
1-Corps : acier inoxydable (SCS16)/SUS316L
2 disques : acier inoxydable (SCS16)/SUS316L
3 tiges : acier inoxydable (SCS16)/SUS316L
4-Capot : Acier inoxydable(SCS16)/SUS316L
5 volants : fonte (FC200)
Code IMPA | Taille | Face à face (L) | Diamètre bride (RÉ) | Pas (C) | Pas de trou de boulon | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
