Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: guide-câble pour guider le câble à travers et changer de direction ou limiter sa position d'exportation, et réduire le frottement entre le câble et la coque, guide-câble à rouleaux principal, taquet guide-câble à rouleaux, unité de câble de guidage à rouleaux de type ouvert, Chaumard pivotant à 360 ° et ainsi de suite.
Roue à chaîne universelle pour guide-câble
Universal Fairlead Chain Wheel: guide-câble pour guider le câble à travers et changer de direction ou limiter sa position d'exportation, et réduire le frottement entre le câble et la coque, guide-câble principal à rouleaux, taquet guide-câble à rouleaux, unité de câble de guidage à rouleaux de type ouvert, pivotant à 360 ° chaumard et ainsi de suite.

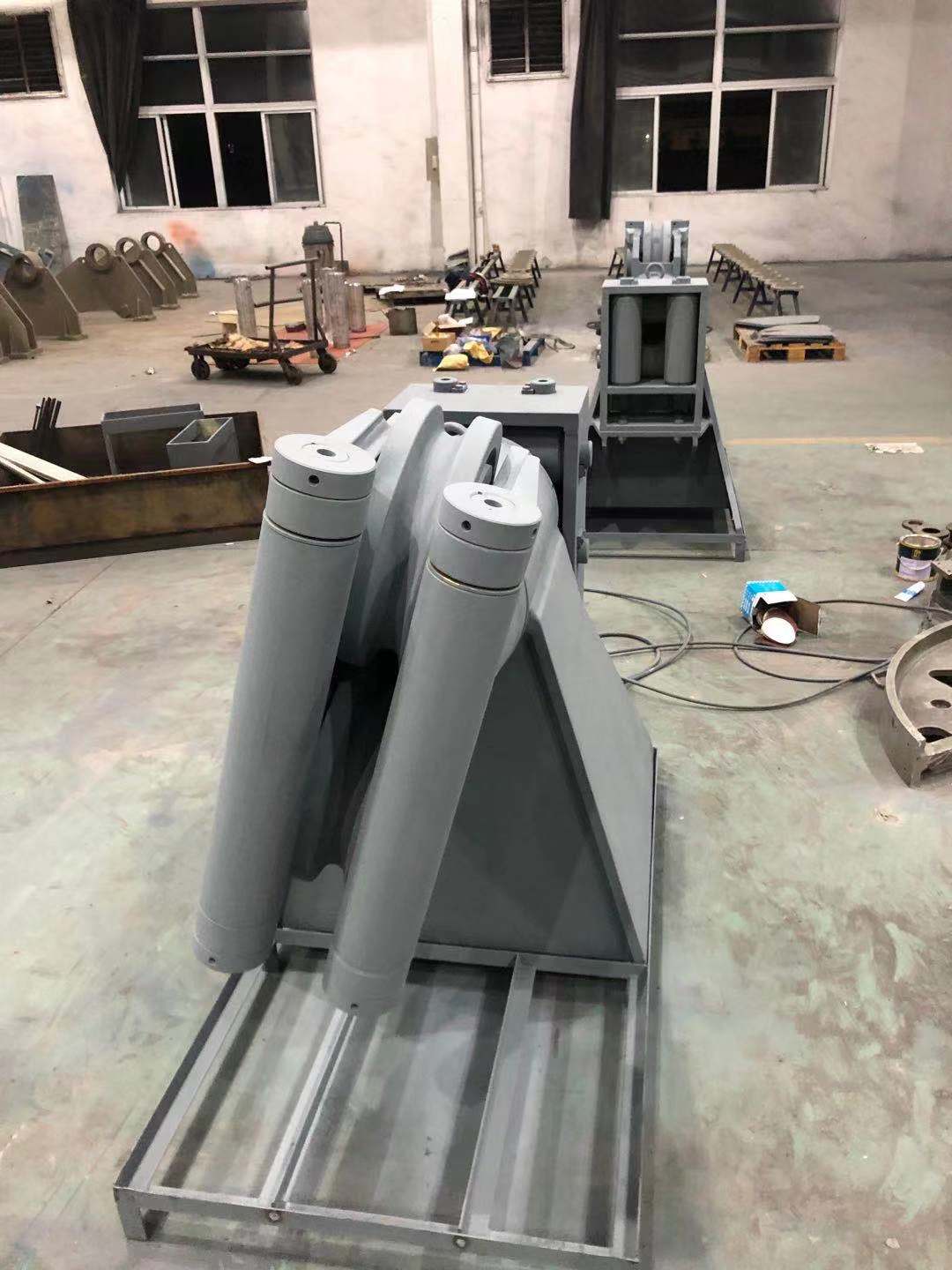

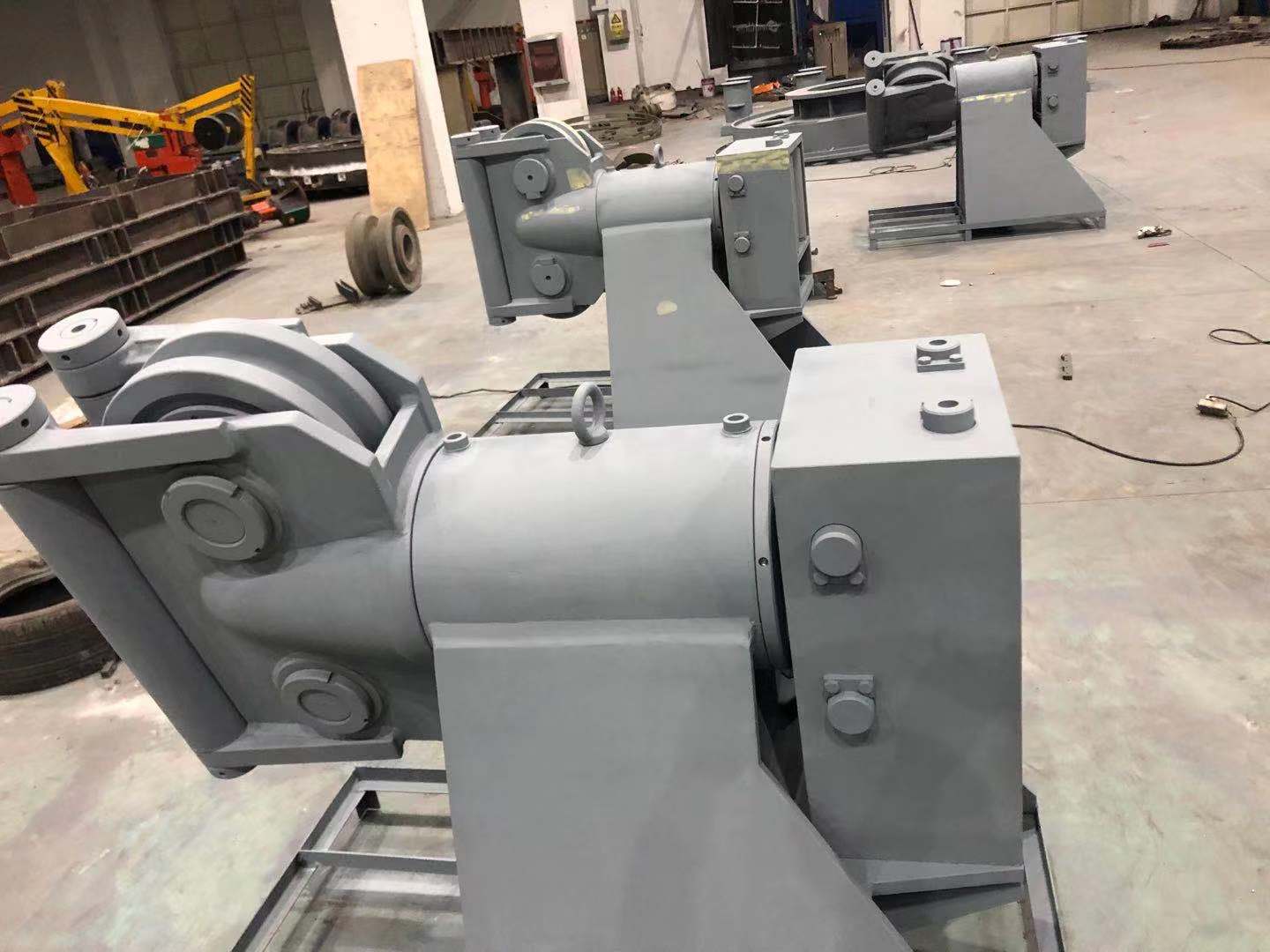

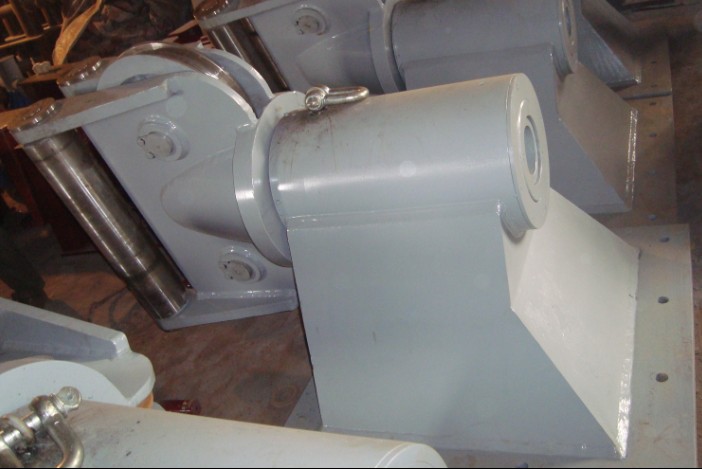

Roue à chaîne universelle pour guide-câble, comprenant le support, le maître-cylindre et les moyens de guidage de câble dudit cylindre principal devant pouvoir tourner librement autour de son axe central disposés à la manière du support, le corps tubulaire principal étant pourvu d'un trou traversant le long de son axe central ; le dispositif guide-câble comprend deux contreplaqués extérieurs et coupé deux ensembles parallèles de poulies juxtaposées entre contreplaqués, contreplaqués fixés verticalement disposés dans la face avant du cylindre principal ; en utilisant le maître-cylindre et la roue, la conception intégrée, la structure compacte, le petit espace, peuvent être facilement appliqués aux petits navires; Pendant ce temps, le guide-câble de la culasse peut tourner librement autour de l'axe principal, ce qui permet une grande flexibilité pour répondre aux besoins des différentes orientations du guide-câble, améliorant considérablement la vitesse du guide-câble, économisant beaucoup d'équipement et de main-d'œuvre ; boîtier avant en contreplaqué, de sorte que le câble soit plus lisse, évitant le bord de l'acier pour les dommages causés par le frottement du câble.
|
Figure n° |
Numéro de stock de la poulie en tête |
Diamètre de poulie (in.) |
Standard Chaque (ibs) |
Poids chacun (ibs) |
Dimensions (po) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
