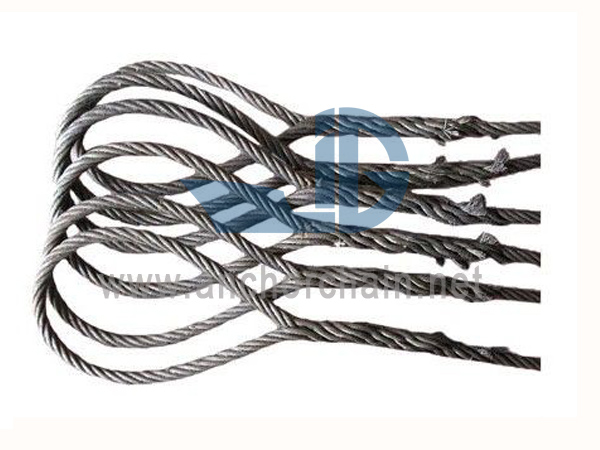

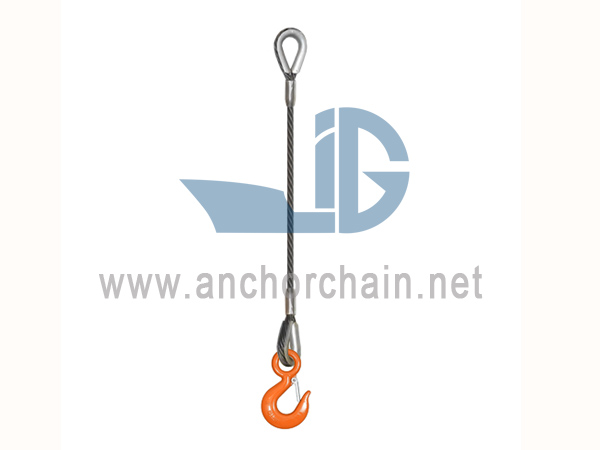

Spliced Steel Wire Rope SlingSpliced Model (D-sans cosse, E-avec cosse).Type de noyau de câble métallique en acier (F-FC, W-IWRC)Élingue de câble métallique 06-Steel. le câble en acier utilisé par la charge de travail suivante dans le tableau : Dia 6 mm-60 mm utilise la construction de 6 * 37(b)-1 670 ; Dia 62 mm-120 mm utilise la construction de 8 * 61 (b)-1670 : Dia 122 mm -190mm utilisent la construction de 8*91(ab)-1670 ;
Élingue de câble métallique en V.
Modèle épissé (D-sans cosse, E-avec cosse).
Type d'âme de câble en acier (F-FC, W-IWRC)
06-élingue de câble en acier.
Longueur effective du câble métallique en L.
La spécification du câble en acier utilisé par la charge de travail suivante dans le tableau :
Dia 6mm-60mm utiliser la construction de 6*37(b)-1670 ;
Dia 62mm-120mm utilise la construction de 8*61(b)-1670 :
Dia 122mm-190mm utilise la construction de 8*91(ab)-1670 ;
Une construction différente du câble signifie une charge de travail différente, nous pouvons calculer la charge de travail avec la construction de câble en acier requise par le client.
La charge de rupture de l'élingue correspond à 5 fois sa charge de travail.
Selon la norme GB/T16271-1996.
Type de produits | Dia de corde(d) (mm) |
Limite de charge de travail | Environ œil Longueur A(mm) |
||
CF | IWR | kN | kN | ||
VAF06 | VBW06 | 6 | 3.2 | 3.4 | 180 |
VAF07 | VBW07 | 7 | 4.3 | 4.7 | 190 |
VAF08 | VBW08 | 8 | 5.7 | 6.1 | 210 |
VAF09 | VBW09 | 9 | 7.2 | 7.8 | 230 |
VAF10 | VBW10 | 10 | 8.9 | 6.9 | 230 |
VAF11 | VBW11 | 11 | 11 | 12 | 250 |
VAF12 | VBW12 | 12 | 13 | 14 | 260 |
VAF13 | VBW13 | 13 | 15 | 16 | 260 |
VAF14 | VBW14 | 14 | 17 | 19 | 280 |
VAF16 | VBW16 | 16 | 23 | 24 | 320 |
VAF18 | VBW18 | 18 | 29 | 31 | 360 |
VAF20 | VBW20 | 20 | 35 | 38 | 400 |
VAF22 | VBW22 | 22 | 43 | 46 | 440 |
VAF24 | VBW24 | 24 | 51 | 55 | 480 |
VAF26 | VBW26 | 26 | 60 | 65 | 520 |
VAF28 | VBW28 | 28 | 69 | 75 | 560 |
VAF30 | VBW30 | 30 | 80 | 86 | 600 |
VAF32 | VBW32 | 32 | 91 | 98 | 640 |
VAF34 | VBW34 | 34 | 102 | 110 | 680 |
VAF36 | VBW36 | 36 | 115 | 124 | 720 |
VAF38 | VBW38 | 38 | 128 | 138 | 760 |
VAF40 | VBW40 | 40 | 142 | 153 | 800 |
VAF42 | VBW42 | 42 | 157 | 169 | 840 |
VAF44 | VBW44 | 44 | 172 | 185 | 880 |
VAF46 | VBW46 | 46 | 187 | 203 | 920 |
VAF48 | VBW48 | 48 | 203 | 220 | 960 |
VAF50 | VBW50 | 50 | 221 | 240 | 1000 |
VAF52 | VBW52 | 52 | 239 | 259 | 1040 |
VAF54 | VBW54 | 54 | 258 | 279 | 1080 |
VAF56 | VBW56 | 56 | 277 | 301 | 1120 |
VAF58 | VBW58 | 58 | 298 | 322 | 1160 |
VAF60 | VBW60 | 60 | 319 | 345 | 1200 |
VDF62 | VDW62 | 62 | 241 | 286 | 1240 |
VDF64 | VDW64 | 64 | 257 | 304 | 1280 |
VDF66 | VDW66 | 66 | 274 | 324 | 1320 |
VDF68 | VDW68 | 68 | 291 | 344 | 1360 |
VDF70 | VDW70 | 70 | 308 | 365 | 1400 |
VDF72 | VDW72 | 72 | 326 | 386 | 1440 |
VDF74 | VDW74 | 74 | 344 | 407 | 1480 |
VDF76 | VDW76 | 76 | 363 | 430 | 1520 |
VDF78 | VDW78 | 78 | 383 | 453 | 1560 |
VDF80 | VDW80 | 80 | 402 | 476 | 1600 |
VDF82 | VDW82 | 82 | 423 | 500 | 1640 |
VDF84 | VDW84 | 84 | 444 | 525 | 1680 |
VDF86 | VDW86 | 86 | 465 | 550 | 1720 |
VDF88 | VDW88 | 88 | 487 | 576 | 1760 |
VDF90 | VDW90 | 90 | 509 | 603 | 1800 |
VDF92 | VDW92 | 92 | 532 | 630 | 1840 |
VDF94 | VDW94 | 94 | 556 | 657 | 1880 |
VDF96 | VDW96 | 96 | 579 | 686 | 1920 |
VDF98 | VDW98 | 98 | 604 | 714 | 1960 |
VDF100 | VDW100 | 100 | 629 | 744 | 2000 |
VDF102 | VDW102 | 102 | 654 | 774 | 2040 |
VDF104 | VDW104 | 104 | 680 | 805 | 2080 |
VDF106 | VDW106 | 106 | 707 | 836 | 2120 |
VDF108 | VDW108 | 108 | 733 | 868 | 2160 |
VDF110 | VDW110 | 110 | 761 | 900 | 2200 |
VDF112 | VDW112 | 112 | 789 | 933 | 2240 |
VDF114 | VDW114 | 114 | 817 | 967 | 2280 |
VDF116 | VDW116 | 116 | 846 | 1001 | 2320 |
VDF118 | VDW118 | 118 | 876 | 1036 | 2360 |
VDF120 | VDW120 | 120 | 905 | 1071 | 2400 |
VDF122 | VDW122 | 122 | 1006 | 1252 | 2440 |
VDF124 | VDW124 | 124 | 1039 | 1294 | 2480 |
VDF126 | VDW126 | 126 | 1074 | 1336 | 2520 |
VDF128 | VDW128 | 128 | 1108 | 1378 | 2560 |
VDF130 | VDW130 | 130 | 1143 | 1422 | 2600 |
VDF132 | VDW132 | 132 | 1179 | 1467 | 2640 |
VDF138 | VDW138 | 138 | 1288 | 1605 | 2760 |
VDF140 | VDW140 | 140 | 1326 | 1650 | 2800 |
VDF142 | VDW142 | 142 | 1363 | 1695 | 2840 |
VDF144 | VDW144 | 144 | 1402 | 1740 | 2880 |
VDF146 | VDW146 | 146 | 1441 | 1800 | 2920 |
VDF148 | VDW148 | 148 | 1482 | 1845 | 2960 |
VDF150 | VDW150 | 150 | 1515 | 1890 | 3000 |
