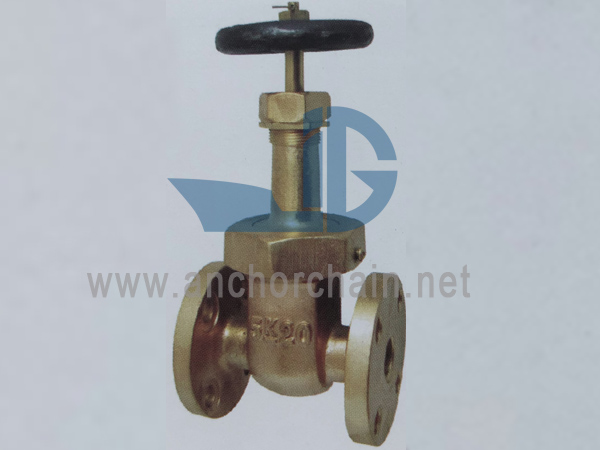

JIS F 7368 Vannes à tige montante en bronze 10K Catégorie: Vanne à guillotine marine JISMatériel: BronzeNormes: JIS F7368Certificat: CCS, BV, GL, NK, RINA, ABS, DNV, LRFob Prix: Obtenez le dernier prix maintenant Lieu d'origine: Chine
Lieu d'origine : Chine
Robinet-vanne en bronze marin de Chine JIS F7368 10K :
Norme de conception : JIS F7368-1996
Norme d'essai : JIS 7400-1996
Pression d'essai hydraulique : corps - 2,1 MPa, siège - 1,54 MPa
Taille de bride selon JIS B2220 - 10K
Matériau principal:
Corps : Bronze (BC6)
Capot : Bronze (BC6)
Disque : Bronze (BC6)
Potence : Laiton (C3771BD)
Joint : sans amiante
| CODE IMPA | Taille | L | D | C | No de trou de boulon | h | t | H | D2 |
| 750961 | 15 | 100 | 95 | 70 | 4 | 15 | 12 | 175 | 80 |
| 750962 | 20 | 110 | 100 | 75 | 4 | 15 | 14 | 200 | 100 |
| 750963 | 25 | 120 | 125 | 90 | 4 | 19 | 14 | 220 | 125 |
| 750964 | 32 | 140 | 135 | 100 | 4 | 19 | 16 | 250 | 125 |
| 750965 | 40 | 150 | 140 | 105 | 4 | 19 | 18 | 290 | 140 |
JIS F 7363 Vannes en fonte 5K
JIS F 7364 Vannes en fonte 10K
JIS F 7369 Vannes en fonte 16K

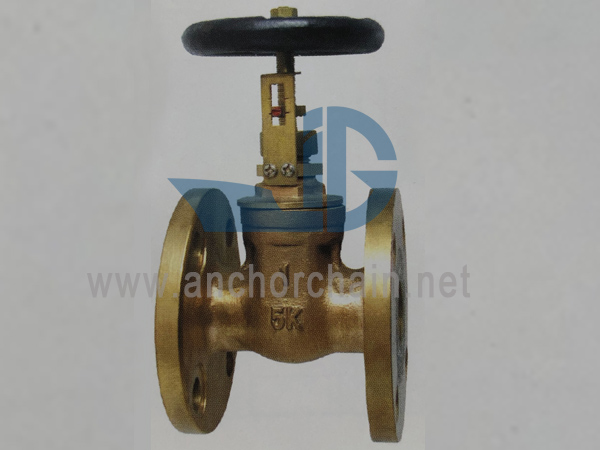

Indicateur d'ouverture et de fermeture des robinets-vannes en bronze 5K de classe 150

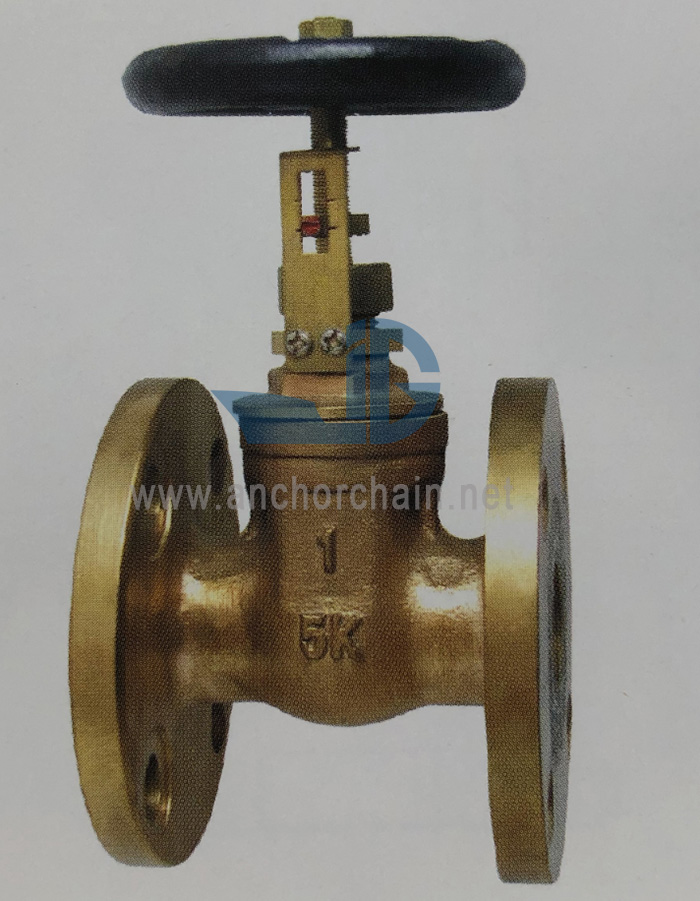

Indicateur d'ouverture et de fermeture des robinets-vannes en bronze 10K de classe 150

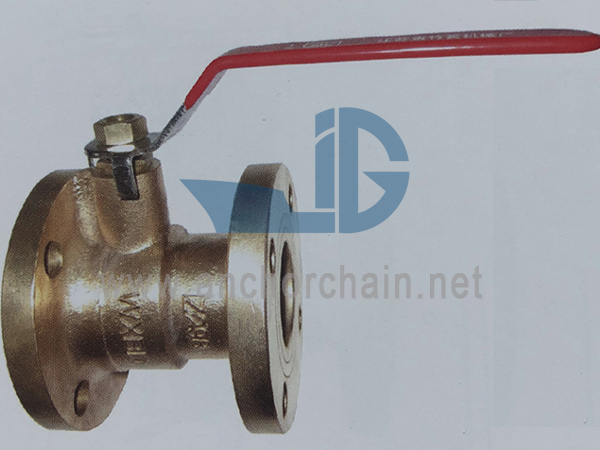

Clapet à bille en bronze à bride classe 150
