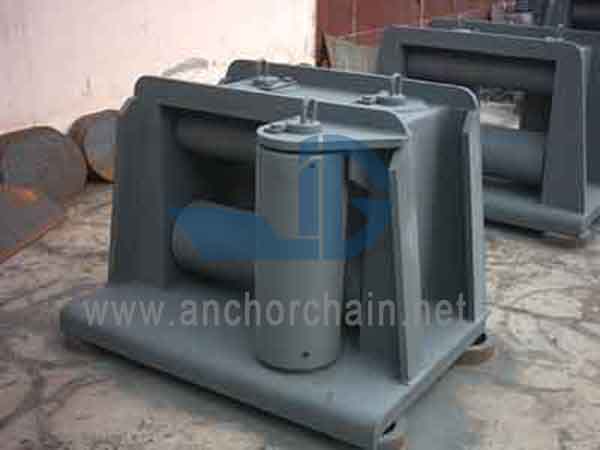

JIS F-2026 Chaumard à rouleaux horizontaux Type BRFairlead avec rouleaux horizontaux, composé de rouleaux verticaux et horizontaux, peut guider les amarres de n'importe quelle direction.
JIS F-2026 Guide-câble à rouleaux horizontaux Type BR
Le chaumard à galets horizontaux, composé de galets verticaux et horizontaux, permet de guider les amarres dans toutes les directions. Le chaumard à galets horizontaux, également appelé chaumard à galets universel, est généralement situé en bout de pont. Le chaumard à rouleaux horizontaux peut réduire considérablement l'abrasion des amarres pour les rouleaux fixés autour du chaumard.
Chaumard à rouleaux horizontaux JIS F-2026
Le guide-câble à rouleaux horizontaux JIS F 2026-1980 est produit strictement selon la norme japonaise JIS F 2026-1980. Il a deux types : JIS F-2026 type A (4 rouleaux), JIS F-2026 type BR (5 rouleaux). Le guide-câble à rouleaux JIS F2026-80 est en acier inoxydable. Sa surface est polie et galvanisée qui a une haute résistance à la corrosion. La qualité des chaumards est conforme à l'Organisation internationale de normalisation. Si vousêtes intéressé par nos chaumards d'amarrage, n'hésitez pas à nous contacter.
Spécification JIS F-2026 Type BR :
Type de modèle : JIS F-2026 Type BR- 5 rouleaux
Matériel: Acier coulé
Norme : JIS F 2026-1980
No. de rouleau : 5 rouleaux
Diamètres nominaux : 140 mm ~ 315 mm
Poids : 214kg~1620kg
Certificat : CCS, ABS, BV, LR, NK, RINA etc.
JISF-2026 Chaumard à rouleaux horizontaux Type BR :
Unité : mm
|
Diamètre nominal. |
Cadre |
|||||||||||||||||
|
B |
B1 |
b |
b1 |
b2 |
b3 |
b4 |
D |
D1 |
D2 |
D3 |
H |
h |
h1 |
h2 |
h3 |
L |
L1 |
|
|
140 |
310 |
390 |
150 |
69 |
20 |
45 |
25 |
90 |
140 |
120 |
80 |
480 |
275 |
130 |
40 |
50 |
515 |
805 |
|
160 |
360 |
460 |
175 |
82 |
22 |
65 |
35 |
110 |
160 |
140 |
90 |
515 |
290 |
145 |
45 |
60 |
570 |
890 |
|
180 |
410 |
525 |
200 |
95 |
24 |
80 |
40 |
135 |
180 |
150 |
100 |
560 |
315 |
155 |
50 |
70 |
620 |
960 |
|
200 |
460 |
701 |
225 |
108 |
26 |
90 |
45 |
160 |
200 |
160 |
110 |
590 |
330 |
170 |
60 |
80 |
675 |
1049 |
|
250 |
565 |
824 |
280 |
133 |
30 |
105 |
55 |
200 |
250 |
200 |
130 |
715 |
415 |
195 |
75 |
90 |
825 |
1303 |
|
315 |
670 |
|
330 |
159 |
34 |
125 |
65 |
240 |
300 |
240 |
160 |
870 |
520 |
220 |
90 |
100 |
980 |
1562 |
Unité : mm
|
Diamètre nominal. |
Cadre |
Jambe de soudure |
||||||||||||||
|
l |
l1 |
l2 |
l3 |
l4 |
R |
R1 |
t |
t1 |
t2 |
t3 |
t4 |
f |
f1 |
f2 |
f3 |
|
|
140 |
335 |
120 |
60 |
50 |
20 |
40 |
70 |
12 |
10 |
16 |
6 |
20 |
9 |
6 |
12 |
4 |
|
160 |
365 |
135 |
65 |
50 |
20 |
45 |
85 |
14 |
10 |
18 |
8 |
22 |
9 |
7 |
12 |
6 |
|
180 |
390 |
145 |
70 |
50 |
20 |
50 |
95 |
16 |
10 |
20 |
10 |
24 |
9 |
9 |
12 |
8 |
|
200 |
420 |
160 |
80 |
50 |
20 |
60 |
110 |
18 |
12 |
22 |
10 |
26 |
10 |
10 |
14 |
8 |
|
250 |
520 |
210 |
105 |
60 |
25 |
75 |
135 |
20 |
14 |
26 |
12 |
30 |
10 |
12 |
14 |
10 |
|
315 |
620 |
260 |
130 |
60 |
25 |
90 |
160 |
22 |
16 |
30 |
14 |
34 |
12 |
14 |
16 |
10 |
