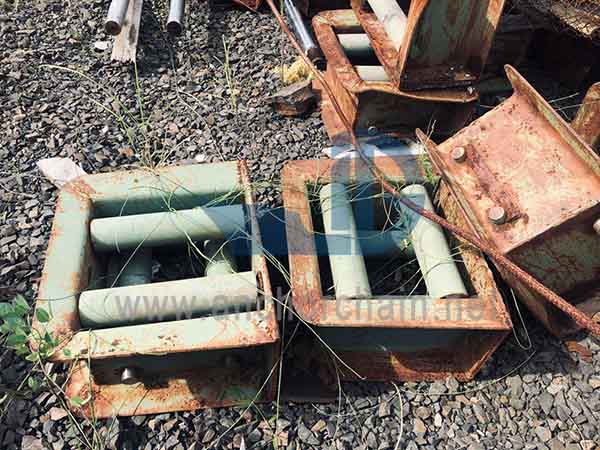

JIS F-2026 Chaumard à rouleaux horizontaux Type A
Le chaumard à rouleaux horizontaux, composé de rouleaux verticaux et horizontaux, peut guider les amarres dans toutes les directions. Le chaumard à rouleaux horizontaux, également appelé chaumard à rouleaux universel, est généralement situé à l'extrémité du pont. Le chaumard à rouleaux horizontaux peut réduire considérablement l'abrasion des amarres pour les rouleaux fixés autour du chaumard.
Chaumard à rouleaux horizontaux JISF-2026
Le guide-câble à rouleaux horizontaux JIS F 2026-1980 est produit en suivant strictement la norme japonaise JIS F 2026-1980. Il existe deux types : JIS F-2026 type A (4 rouleaux), JIS F-2026 type BR (5 rouleaux). Le guide-câble à rouleaux JIS F 2026-80 est en acier inoxydable. Sa surface est polie et galvanisée, ce qui lui confère une résistance élevée à la corrosion. La qualité des chaumards est conforme à l'Organisation internationale de normalisation. Si vousSi vous êtes intéressé par nos chaumards d'amarrage, n'hésitez pas à nous contacter.
Spécification de JIS F-2026 Type A :
Type de modèle : JIS F-2026Type A - 4 rouleaux
Matériel: Acier coulé
Norme : JIS F2026-1980
Numéro de rouleau : 4 rouleaux
Diamètres nominaux : 140 mm ~ 315 mm
Poids : 214kg~1620kg
Certificat : CCS, ABS, BV, LR, NK, RINA, etc.
Dessin du guide-câble à rouleaux horizontaux JIS F-2026 de type A :
|
Diamètre nominal. |
Cadre |
|||||||||||||||||||||||
|
B |
B1 |
b |
b1 |
b2 |
D |
D1 |
D2 |
H |
h |
h1 |
h2 |
L |
L1 |
l |
l1 |
l2 |
||||||||
|
140 |
310 |
355 |
150 |
69 |
20 |
90 |
140 |
120 |
480 |
275 |
130 |
40 |
515 |
805 |
335 |
120 |
60 |
|||||||
|
160 |
360 |
405 |
175 |
82 |
22 |
110 |
160 |
140 |
515 |
290 |
145 |
45 |
570 |
890 |
365 |
135 |
65 |
|||||||
|
180 |
410 |
455 |
200 |
95 |
24 |
135 |
180 |
150 |
560 |
315 |
155 |
50 |
620 |
960 |
390 |
145 |
70 |
|||||||
|
200 |
460 |
505 |
225 |
108 |
26 |
160 |
200 |
160 |
590 |
330 |
170 |
60 |
675 |
1049 |
420 |
160 |
80 |
|||||||
|
250 |
565 |
610 |
280 |
133 |
30 |
200 |
250 |
200 |
715 |
415 |
195 |
75 |
825 |
1303 |
520 |
210 |
105 |
|||||||
|
315 |
670 |
715 |
330 |
159 |
34 |
240 |
240 |
240 |
870 |
520 |
220 |
90 |
980 |
1562 |
620 |
260 |
130 |
|||||||
|
Diamètre nominal. |
Cadre |
Diamètre de câble métallique applicable. |
Diamètre d'ouverture (longueur×Largeur) |
Poids (kg) |
||||||||||||||||||||
|
l3 |
R |
t |
t1 |
t2 |
t3 |
|||||||||||||||||||
|
140 |
50 |
40 |
12 |
10 |
16 |
6 |
18 |
148×195 |
214 |
|||||||||||||||
|
160 |
50 |
45 |
14 |
10 |
18 |
8 |
22.4 |
150×200 |
307 |
|||||||||||||||
|
180 |
50 |
50 |
16 |
10 |
20 |
10 |
25 |
150×199 |
410 |
|||||||||||||||
|
200 |
50 |
60 |
18 |
12 |
22 |
10 |
28 |
152×204 |
568 |
|||||||||||||||
|
250 |
60 |
75 |
20 |
14 |
26 |
12 |
35.5 |
199×253 |
1000 |
|||||||||||||||
|
315 |
60 |
90 |
22 |
16 |
30 |
14 |
42.5 |
253×302 |
1620 |
|||||||||||||||
