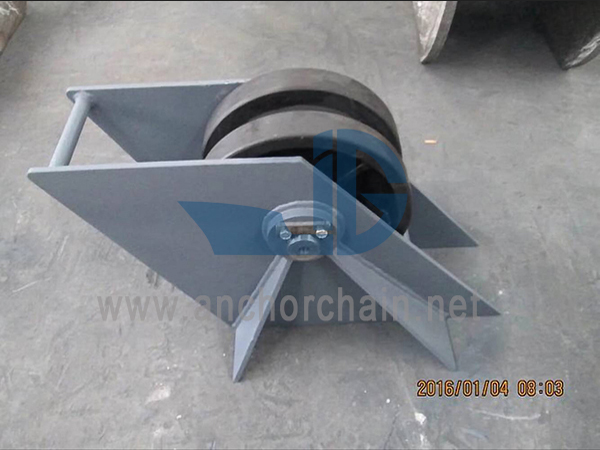

GB T290-95 Roue à chaîne marineLa roue à chaîne marine, installée entre le tuyau d'écubier et le bouchon de chaîne, est une sorte de rouleau de chaîne marine qui est utilisé pour éviter le frottement entre la chaîne d'ancre et le tuyau d'écubier.
Roue à chaîne marine GB T290-95
La roue à chaîne marine, installée entre l'écubier et le bouchon de chaîne, est une sorte de rouleau à chaîne marine qui est utilisé pour éviter le frottement entre la chaîne d'ancre et le tuyau d'écubier. Le tuyau de roue à chaîne CB / T 290-95 est principalement composé d'acier coulé et d'acier à fibre de carbone. Sa surface est propre et lisse. Il n'y a aucun défaut tel qu'un trou d'air, une fissure qui peut affecter la roue de chaîne.force. Le rouleau est flexible pour tourner. Il est également antirouille. Nos roues marinechain sont approuvées par le centre d'inspection de qualité. Si vous’êtes intéressé par nos produits, n'hésitez pas à nous contacter.
Spécification:
Taper de modèle : roue à chaîne marine CB T290-95.
Utilisation : applicable aux navires de taille moyenne et petite
Matériel: Acier coulé
Norme : GB/T 290-1995
Diamètre nominal : 14 mm ~ 68 mm
Poids : 12,7 kg ~ 832,3 kg
Certificat : CCS, ABS, BV, NK, LR, RINA
Dessin de la roue à chaîne marine CB T290-95 :
Unité : mm
|
Taper |
Dia. De chaîne d'ancre |
D |
d |
L |
B |
H |
Poids (kg) |
|
14 |
12.5~14 |
154 |
26 |
164 |
94 |
150 |
12.7 |
|
17.5 |
16 ~ 17,5 |
192 |
32 |
186 |
108 |
170 |
21.0 |
|
20.5 |
19~20.5 |
226 |
38 |
208 |
122 |
210 |
32.6 |
|
24 |
22 ~ 24 |
264 |
42 |
236 |
142 |
240 |
50.0 |
|
28 |
26 ~ 28 |
308 |
48 |
262 |
160 |
280 |
74.0 |
|
32 |
30 ~ 32 |
352 |
54 |
292 |
178 |
310 |
104.9 |
|
36 |
34 ~ 38 |
396 |
58 |
319 |
201 |
360 |
144.4 |
|
40 |
38 ~ 40 |
440 |
64 |
349 |
219 |
390 |
189.8 |
|
44 |
42 ~ 44 |
484 |
70 |
377 |
239 |
430 |
239.9 |
|
48 |
46 ~ 48 |
528 |
74 |
405 |
259 |
470 |
305.5 |
|
52 |
50 ~ 52 |
572 |
78 |
430 |
280 |
510 |
370.3 |
|
56 |
54 ~ 56 |
616 |
82 |
466 |
302 |
540 |
453.6 |
|
60 |
58 ~ 60 |
660 |
88 |
492 |
320 |
580 |
572.3 |
|
64 |
62 ~ 64 |
704 |
94 |
526 |
342 |
620 |
687.5 |
|
68 |
66 ~ 68 |
748 |
98 |
552 |
360 |
660 |
832.3 |
