Rouleau de guide-câble d'amarrage marin DIN81907-1997 avec piédestal 83 rouleau de guide-câbleChaumard à taquet avec rouleau unique type CB436-2000 A, guide-câble à taquet avec rouleau unique type CB436-2000 B, double rouleau de gauchissement avec plaque, rouleau de guide-câble DIN81907 1997, rouleaux de guide-câble de type A, etc.
Nous pouvons fournir le rouleau de guide-câble DIN 81906-1999, le rouleau de gauchissement NS2585 TaperMarine ---- également connu sous le nom de rouleau de gauchissement GB 10105-88, le rouleau de guide-câble JISF2014-1987, le rouleau de gauchissement coréen, le rouleau de guide-câble CB58-83
Guide-câble à taquet avec rouleau unique type CB436-2000 A, guide-câble à taquet avec rouleau unique type CB436-2000 B, rouleau à double gauchissement avec plaque, rouleau de guide-câble DIN81907 1997, rouleaux de guide-câble de type A, etc.
|
Rouleau de chaumards d'amarrage marin DIN81907-1997 avec socle type A / type B |
|||||
|
N° de produit |
numéro de modèle |
d1*s1 |
d2 |
b |
d4 |
|
CFD-001 |
1 |
219*12.5 |
255 |
60 |
- |
|
CFD-002 |
2 |
273*12.5 |
310 |
60 |
- |
|
CFD-003 |
3 |
355*12.5 |
395 |
60 |
- |
|
CFD-004 |
5 |
457*12.5 |
495 |
60 |
- |
|
CFD-005 |
8 |
559*12.5 |
595 |
80 |
560 |
|
CFD-006 |
12 |
660*14.2 |
705 |
80 |
660 |
|
CFD-007 |
20 |
660*17.5 |
705 |
100 |
660 |
|
CFD-008 |
32 |
813*16 |
865 |
100 |
810 |

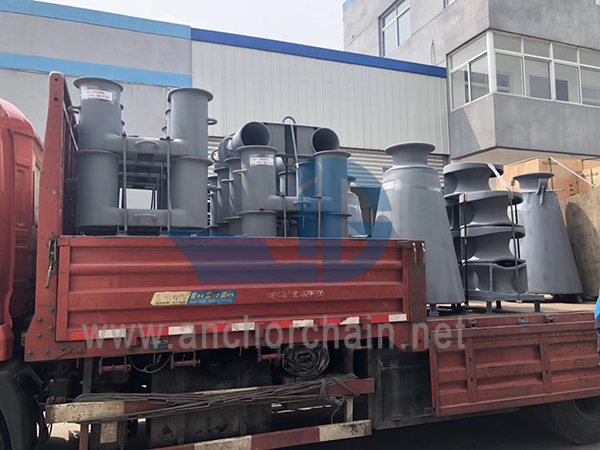

Chaumard de piédestal DIN81907
Le guide-câble à rouleaux d'ourdissage DIN 81907 a deux types: rouleau DIN 81907 de type A sur socle cylindrique et rouleau de type B sur socle conique. Les deux rouleaux d'ourdissage sont de type DIN81906. Le guide-câble sur socle DIN 81907 est installé sur le pont des navires qui servaient à guider les amarres. Le guide-câble DIN81907 est produit selon la norme allemande. Le rouleau est flexible pour guider les cordes. La surface du rouleau et du socle est lisse sans aucun défaut. Tous les chaumards obtiennent le certificat de qualité. Si vousréintéressés par nos chaumards, n'hésitez pas à nous contacter.
Spécification:
Taper de modèle : Chaumard sur socle DIN81907
Matériau : fonte/acier moulé
Numéro de rouleau : rouleau unique
Norme : DIN81906-1999, DIN 81907-1997
Certificat : CCS, ABS, BV, LR, NK, RINA
Drawingof DIN81907 Chaumard de piédestal :
Unité : mm
|
Taper |
d1×S1 |
d2 |
b |
d4 |
|
1 |
219×12.5 |
255 |
60 |
— |
|
2 |
273×12.5 |
310 |
60 |
— |
|
3 |
355×12.5 |
395 |
60 |
— |
|
5 |
457×12.5 |
495 |
60 |
— |
|
8 |
559×12.5 |
595 |
80 |
560 |
|
12 |
660×14.2 |
705 |
80 |
660 |
|
20 |
660×17.5 |
705 |
100 |
660 |
|
32 |
813×16 |
865 |
100 |
810 |
