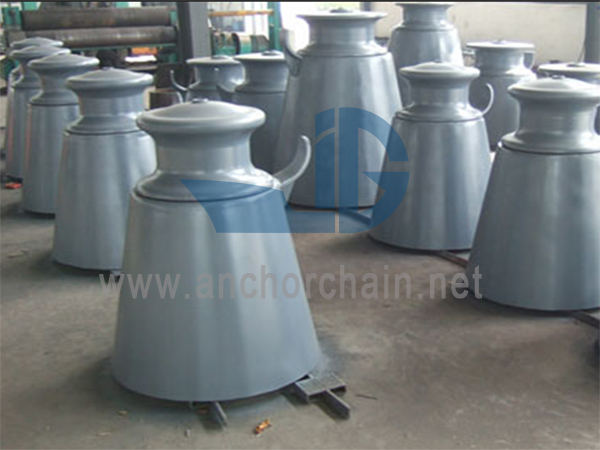

Chaumard à taquet avec rouleau unique de type A1. Adoptez le rouleau de guide-câble CB * 58-83 ;
Guide-câble à taquet avec rouleau unique de type A
1. Adoptez le rouleau CB * 58-83fairlead;
2. Suivant la norme de production CB*436-2000 ;
3. Diamètre nominal des rouleaux de 150 mm à 400 mm ;
4. Applicable au fil d'acier, au fil de chanvre, à la corde en fibre de carbone synthétique;
5. Les rouleaux peuvent être coulés en fer ou en acier;
6. La hauteur de la base déterminée par les clients ;
7. Rouge, gris, noir, etc. pour les clientschoix;
8. Aucun défaut n'influence la qualité et les performances ;
9. Obtenez les approbations d'un centre d'inspection de la qualité tel que CCS, ABS ;
10. Production selon les clientsconception spéciale.
Dessin du CB*436-2000 Cale-câble TypeA :
|
D (mm) |
Diamètre maximum du câble (mm) |
Dimensions (mm) |
Poids du rouleau (kg) |
Poids du sous-sol (kg) H1=100 |
|||||||||||||||||
|
Résistance à la traction du câble 1550N/mm2 |
Corde de chanvre
|
Fibre SynthétiqueCorde
|
D1 |
D2 |
D3 |
D4 |
D5 |
L |
H |
H1 |
H2 |
H3 |
S |
t |
t1 |
HT |
ZG |
||||
|
6×24 |
6×30 |
6×37 |
|||||||||||||||||||
|
150 |
17 |
17.5 |
15 |
45 |
32 |
240 |
270 |
90 |
71 |
60 |
245 |
211 |
Comme Obligatoire |
40 |
75 |
3 |
12 |
8 |
32.1 |
33.8 |
129 |
|
200 |
22.5 |
21.5 |
19.5 |
55 |
40 |
310 |
340 |
115 |
95 |
80 |
285 |
251 |
50 |
85 |
3 |
14 |
10 |
64.6 |
68 |
178 |
|
|
250 |
24 |
26 |
24 |
65 |
45 |
380 |
410 |
140 |
107 |
90 |
323 |
298 |
60 |
100 |
4 |
14 |
10 |
108 |
114 |
207 |
|
|
300 |
30 |
32.5 |
28 |
70 |
50 |
440 |
470 |
160 |
127 |
110 |
335 |
321 |
60 |
100 |
4 |
16 |
14 |
159 |
168 |
265 |
|
|
350 |
37.5 |
39 |
34.5 |
75 |
55 |
500 |
530 |
180 |
144 |
125 |
390 |
346 |
65 |
100 |
4 |
18 |
14 |
235 |
248 |
332 |
|
|
400 |
41 |
39 |
39 |
80 |
65 |
560 |
590 |
200 |
161 |
140 |
420 |
371 |
70 |
100 |
5 |
20 |
16 |
336 |
355 |
401 |
|
